Термопластавтоматы

Данная серия машин оборудована особым ПЭТ шнеком (соотношение длина/диаметр 25:1), что позволяет эффективно уменьшить процент брака и улучшить прозрачность изделий. Машина подходит для изготовления всех видов бутылок для воды, газированных напитков и масленок. Ультра быстрая пластикационная способность позволяет уменьшить время цикла и эффективно сократить среднеарифметическое отклонение от нормы для преформ

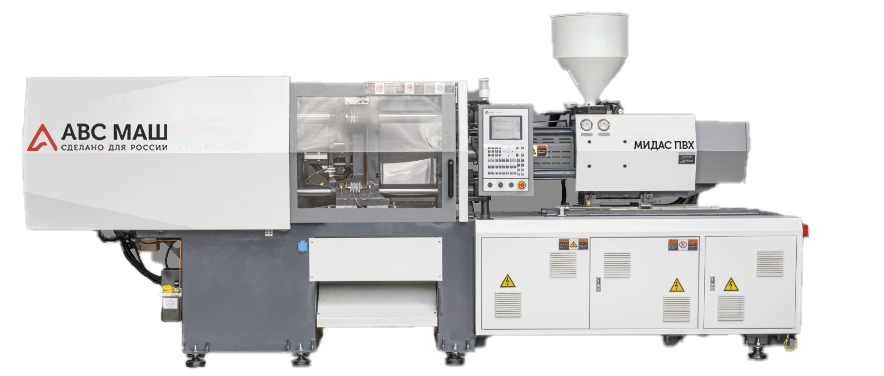

Серия гидравлических инжекционно-литьевых машин

ПВХ

Связаться с консультантом

Характеристики машины

Обновленный дизайн узла смыкания с высокопрочной структурой обеспечивает стабильное производство в совокупности с уменьшением процента брака. Широкий ход подвижной плиты и толщина пресс-формы могут быть широко использованы в производстве пластиковых преформ различных размеров

Обновленный дизайн узла смыкания

Позволяет быстрее выталкивать пресс-форму с большим количеством гнезд и обеспечивает быстрое покрытие изделия упаковкой после его охлаждения. Особый дизайн выталкивателя с большой силой был разработан в связи с потребностями производителей пресс-форм PET преформ, а также, чтобы сократить время цикла. Замкнутая смазочная система с фиксированной точкой позволяет избежать потерь масла и улучшить смазочную способность. Гидравлическая система с быстрым закрытием пресс-формы, короткое время цикла открытия/закрытия пресс-формы вхолостую.

Большая сила выталкивателя

Позволяет сократить обратный ход масла, не переливая масло во время впрыска с высоким давлением, что делает впрыск более стабильным. Машина оборудована функцией обратного хода выталкивателя, что обеспечивает гибкость движения выталкивателя вперед и назад к пресс-форме преформы. Усиленный дизайн рамы позволяет сократить удар во время движения, обеспечивая стабильную работу машины, и гарантирует долгий срок эксплуатации прессформы.

Сбалансированная система впрыска с двойным цилиндром

Необходим для изготовления более длинных PET преформ, особенно для масленок и пятилитровых бутылок, чтобы избежать режима выброса.

Широкий ход толкателей

Использование особых материалов и нагревающих элементов вкупе со шнеком с особым жёлобом позволяет повысить прозрачность изделия и улучшить смешение цветов. По сравнению с другими изделиями пластикационная способность повышается на 12–15 %.

Оптимизированный дизайн PET шнека

Узел впрыска включает оптимальный дизайн integral moving bracket, обеспечивая баланс и точность впрыска. Узел впрыска включает линейные направляющие для минимизации трения и повышения скорости отклика гидравлической системы.

Линейные направляющие узла впрыска

Опционально предусмотрена возможность установки программы KePlast EasyNet — электронный мониторинг оборудования и производства, анализ производственного процесса термопластавтомата и пресс-форм, снижение энергозатрат, фиксация качества всех стадий процесса производства, быстрая проверка простоя машин, журнал истории состояния машины.

Система электронного контроля

Там, где важна точность, повторяемость и отсутствие масла — работает ЗЕВС.

Машины АВС МАШ ПВХ спроектированы специально для литья широкого спектра пластиковых изделий, таких как:

Флаконы, пробирки, крышки, блистеры, контейнеры, катетры.

Медицинская и пищевая упаковка

Комплектующие для электроники, детали приборов, шестерёнки, корпуса, разъёмы.

Технические изделия

Кожухи, рамки, вентиляторы, фиксаторы, элементы воздухозабора, салонные детали.

Машиностроение и автокомпоненты

Инструментальные пластиковые элементы, вставки, миниатюрные узлы, прецизионные формы

Высокоточные изделия

Модели

Dynamic Table

Параметры МИДАС 160

Параметры	Единицы	A	B
Модель	M160
Международный размер	620/160
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	539	652
Масса впрыска (ППР)	гр	433	524
Масса впрыска (ПФА)	гр	1010	1222
Диаметр шнека	мм	50	55
Давление впрыска	МПа	129	107
Соотношение L/D шнека		19.5	19.5
Скорость вращения шнека	об/мин	230-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	1600
Ход подвижной плиты (открытия формы)	мм	400
Расстояние между колоннами	мм	470x420
Максимальное расстояние	мм	925
Высота формы (мин-макс)	мм	200-525
Ход выталкивателя	мм	130
Усилие выталкивателя	кН	50
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	24.6
Мощность нагревателей	кВт	14.8
Объем масляного бака	л	200
Габариты (ДхШхВ)	м	4.7x1.4x1.7
Вес оборудования	т	5.2
Сухой цикл	сек	2.4

Параметры МИДАС 220

Параметры	Единицы	A	B
Модель	M220
Международный размер	810/220
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	731	870
Масса впрыска (ППР)	гр	588	699
Масса впрыска (ПФА)	гр	1371	1632
Диаметр шнека	мм	55	60
Давление впрыска	МПа	136	116
Соотношение L/D шнека		20	20
Скорость вращения шнека	об/мин	220-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	2200
Ход подвижной плиты (открытия формы)	мм	460
Расстояние между колоннами	мм	520x470
Максимальное расстояние	мм	1020
Высота формы (мин-макс)	мм	215-560
Ход выталкивателя	мм	150
Усилие выталкивателя	кН	50
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	30.8
Мощность нагревателей	кВт	17.3
Объем масляного бака	л	220
Габариты (ДхШхВ)	м	5.4x1.5x1.9
Вес оборудования	т	7
Сухой цикл	сек	2.7

Параметры МИДАС 260

Параметры	Единицы	A	B
Модель	M260
Международный размер	1150/260
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	950	1114
Масса впрыска (ППР)	гр	763	896
Масса впрыска (ПФА)	гр	1781	2090
Диаметр шнека	мм	60	65
Давление впрыска	МПа	136	116
Соотношение L/D шнека		20	20
Скорость вращения шнека	об/мин	210-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	2600
Ход подвижной плиты (открытия формы)	мм	520
Расстояние между колоннами	мм	570x520
Максимальное расстояние	мм	1105
Высота формы (мин-макс)	мм	230-585
Ход выталкивателя	мм	160
Усилие выталкивателя	кН	80
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	40
Мощность нагревателей	кВт	19.9
Объем масляного бака	л	260
Габариты (ДхШхВ)	м	5.6x1.6x2.0
Вес оборудования	т	8.5
Сухой цикл	сек	2.8

Параметры МИДАС 300

>

Параметры	Единицы	A	B
Модель	M300
Международный размер	1580/300
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	1226	1422
Масса впрыска (ППР)	гр	986	1143
Масса впрыска (ПФА)	гр	2300	2667
Диаметр шнека	мм	65	70
Давление впрыска	МПа	136	116
Соотношение L/D шнека		20	20
Скорость вращения шнека	об/мин	240-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	3000
Ход подвижной плиты (открытия формы)	мм	590
Расстояние между колоннами	мм	620x570
Максимальное расстояние	мм	1225
Высота формы (мин-макс)	мм	250-635
Ход выталкивателя	мм	160
Усилие выталкивателя	кН	80
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	46.7
Мощность нагревателей	кВт	22.6
Объем масляного бака	л	400
Габариты (ДхШхВ)	м	6.1x1.7x1.9
Вес оборудования	т	10.5
Сухой цикл	сек	3

Параметры МИДАС 360

Параметры	Единицы	A	B
Модель	M360
Международный размер	1580/360
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	1551	1781
Масса впрыска (ППР)	гр	1247	1431
Масса впрыска (ПФА)	гр	2909	3339
Диаметр шнека	мм	70	75
Давление впрыска	МПа	145	126
Соотношение L/D шнека		20	20
Скорость вращения шнека	об/мин	250-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	3600
Ход подвижной плиты (открытия формы)	мм	650
Расстояние между колоннами	мм	670x620
Максимальное расстояние	мм	1335
Высота формы (мин-макс)	мм	270-685
Ход выталкивателя	мм	180
Усилие выталкивателя	кН	80
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	46.7
Мощность нагревателей	кВт	29.1
Объем масляного бака	л	500
Габариты (ДхШхВ)	м	6.5x1.8x2.1
Вес оборудования	т	12.8
Сухой цикл	сек	3.2

Параметры МИДАС 400

Параметры	Единицы	A	B
Модель	M400
Международный размер	2990/400
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	2308	2606
Масса впрыска (ППР)	гр	1855	2094
Масса впрыска (ПФА)	гр	4328	4887
Диаметр шнека	мм	80	85
Давление впрыска	МПа	145	128
Соотношение L/D шнека		20	20
Скорость вращения шнека	об/мин	200-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	4000
Ход подвижной плиты (открытия формы)	мм	720
Расстояние между колоннами	мм	720x670
Максимальное расстояние	мм	1455
Высота формы (мин-макс)	мм	300-735
Ход выталкивателя	мм	200
Усилие выталкивателя	кН	110
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	61.3
Мощность нагревателей	кВт	31.7
Объем масляного бака	л	550
Габариты (ДхШхВ)	м	7.2x1.9x2.1
Вес оборудования	т	14.8
Сухой цикл	сек	3.6

Параметры МИДАС 460

Параметры	Единицы	A	B
Модель	M460
Международный размер	4290/460
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	3349	3731
Масса впрыска (ППР)	гр	2691	2998
Масса впрыска (ПФА)	гр	6279	6995
Диаметр шнека	мм	90	95
Давление впрыска	МПа	145	130
Соотношение L/D шнека		20	20
Скорость вращения шнека	об/мин	120-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	4600
Ход подвижной плиты (открытия формы)	мм	780
Расстояние между колоннами	мм	770x720
Максимальное расстояние	мм	1565
Высота формы (мин-макс)	мм	350-785
Ход выталкивателя	мм	200
Усилие выталкивателя	кН	110
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	76
Мощность нагревателей	кВт	40.6
Объем масляного бака	л	650
Габариты (ДхШхВ)	м	7.8x1.9x2.2
Вес оборудования	т	19.1
Сухой цикл	сек	3.7

Параметры МИДАС 520

Параметры	Единицы	A	B
Модель	M520
Международный размер	6100/520
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	4355	4801
Масса впрыска (ППР)	гр	3499	3858
Масса впрыска (ПФА)	гр	8165	9003
Диаметр шнека	мм	100	105
Давление впрыска	МПа	143	130
Соотношение L/D шнека		19.8	19.8
Скорость вращения шнека	об/мин	120-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	5200
Ход подвижной плиты (открытия формы)	мм	830
Расстояние между колоннами	мм	820x770
Максимальное расстояние	мм	1685
Высота формы (мин-макс)	мм	380-855
Ход выталкивателя	мм	230
Усилие выталкивателя	кН	160
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	76
Мощность нагревателей	кВт	48
Объем масляного бака	л	800
Габариты (ДхШхВ)	м	8.5x2.3x2.4
Вес оборудования	т	25.3
Сухой цикл	сек	4.3

Параметры МИДАС 660

Параметры	Единицы	A	B
Модель	M660
Международный размер	6100/600
УЗЕЛ ВПРЫСКА
Масса впрыска (ПВХ)	гр	4355	4801
Масса впрыска (ППР)	гр	3499	3858
Масса впрыска (ПФА)	гр	8165	9003
Диаметр шнека	мм	100	105
Давление впрыска	МПа	143	130
Соотношение L/D шнека		19.8	19.8
Скорость вращения шнека	об/мин	145-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	6600
Ход подвижной плиты (открытия формы)	мм	930
Расстояние между колоннами	мм	870x820
Максимальное расстояние	мм	1815
Высота формы (мин-макс)	мм	400-885
Ход выталкивателя	мм	250
Усилие выталкивателя	кН	160
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	76
Мощность нагревателей	кВт	48
Объем масляного бака	л	800
Габариты (ДхШхВ)	м	9.0x2.3x2.4
Вес оборудования	т	28.6
Сухой цикл	сек	4.4
