Термопластавтоматы

Серия термопластавтоматов (800-4000 тонн)

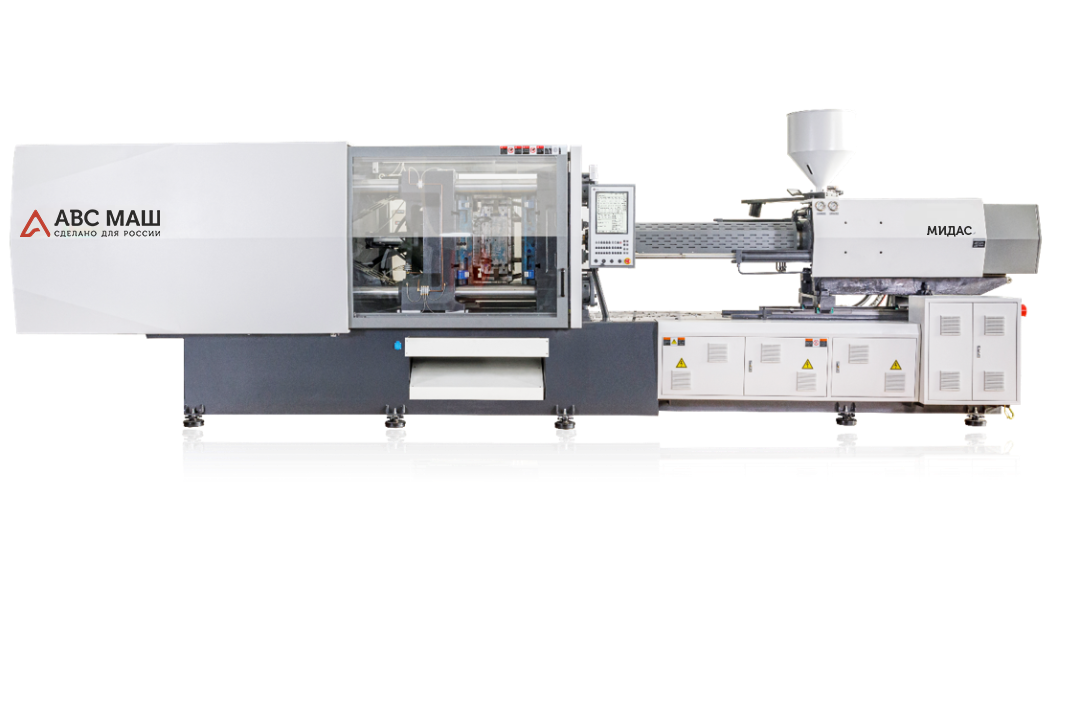

Термопластавтоматы серии МИДАС 800–4000 — это тяжеловесные машины для промышленного литья крупногабаритных изделий.
Сохраняя конструктивную идеологию всей линейки МИДАС — энергоэффективность, точность, инженерную адаптацию — эти модели дополнительно усиливаются по несущим узлам, гидравлике и системам охлаждения.
Разрабатываются под специфические задачи: литьё контейнеров, крупной тары, техкорпусов, мебели, дорожной фурнитуры и элементов ЖКХ.

Отличия и особенности подгруппы 800–4000:
Увеличенное усилие смыкания: от 800 до 4000 т, высокая устойчивость к смещению формы.
Усиленные направляющие и колонны: рассчитаны на работу с тяжёлыми пресс-формами.
Модульная компоновка: адаптация по высоте формы, вылету, зоне загрузки.
Повышенная производительность гидросистемы с дополнительным охлаждением.
Поддержка автоматизации: легко встраиваются в роботизированные поточные линии.

Сохранённые преимущества линейки МИДАС:
Сервоприводное управление насосом → до 60% экономии энергии.
Инженерная комплектация под проект.
Поддержка от АВС МАШ на всех этапах.
Русифицированная система управления и цифровой мониторинг.

Кому подойдет:
Производителям технической тары и контейнеров.
Заводам по жилищно-коммунальному литью.
Производителям мебельных компонентов, промкорпусов и крупной упаковки.
Заводам, работающим с утяжелёнными формами и полиамидами.

МИДАС

Связаться с консультантом

Характеристики машины

Узел смыкания серии МИДАС 800–4000 рассчитан на работу с тяжёлыми, многогнездными и габаритными пресс-формами. Жёсткость конструкции, стабильность при полном усилии смыкания и точное распределение нагрузки позволяют обеспечить стабильное формование в самых требовательных условиях.

Колонны увеличенного диаметра с упрочнённым покрытием → Снижение износа, высокая несущая способность.

Толстостенные литые плиты с рёбрами жёсткости → Минимальное прогибание, равномерная передача усилия.

Автоматическая регулировка зазора под пресс-форму → Быстрая настройка, сокращение времени запуска.

Интеграция с гидроцилиндрами усиленного типа → Уверенное смыкание на максимальном усилии без деформаций.

Прецизионная кинематика перемещения → Плавность, надёжность, отсутствие перекосов даже при длительном цикле.

Узел смыкания

Узел впрыска ТПА МИДАС 800–4000 разработан для эффективной работы с крупными объёмами расплава и пластмассами повышенной вязкости. Модульная конструкция позволяет точно адаптировать шнековую группу под нужный материал и изделие — от полиэтилена до стеклонаполненного полиамида.

Увеличенный объём шнека → Высокая подача при стабильной температуре расплава.

Усиленный поршневой механизм → Давление впрыска до 2200 бар, плавный ход, быстрый откат.

Цилиндр с термостабилизацией и точными зонами нагрева → Исключение локальных перегревов, равномерный

Двойные направляющие с низким сопротивлением → Чёткое позиционирование, даже при массе узла в сотни кг.

Умная обратная связь по давлению и скорости впрыска → Настройка под изделие, минимальный разброс массы.

Узел спроектирован для максимального заполнения формы даже в сложной геометрии и при утяжелённой стенке.

Узел впрыска

В термопластавтоматах МИДАС 800–4000 установлена надёжная, усиленная гидравлическая система, рассчитанная на длительные производственные циклы, непрерывную эксплуатацию и работу с массивными пресс-формами.

Сервопривод управления насосом → Плавное давление, моментальный отклик, снижение энергопотребления до 60%

Гидронасос с переменной производительностью → Поддержка высокого давления в тяжёлых режимах, адаптация к нагрузке

Система фильтрации высокой точности + объёмные масляные баки → Защита всех узлов, снижение износа, увеличение срока службы масла

Интеллектуальное охлаждение масла → Устойчивость к перегреву даже при длительном цикле и сложных формах

Модульные гидроконтуры → Обслуживание без остановки всей системы, удобство в ремонте и модернизации

Система создаёт устойчивое давление, сохраняет ресурс компонентов и стабильно работает в тяжёлых сменах.

Гидравлическая система

МИДАС 800–4000 комплектуются современными системами управления с расширенными функциями для промышленного применения. Удобный интерфейс и продвинутая система мониторинга обеспечивают полный контроль за каждым циклом, узлом и параметром машины

Промышленная сенсорная панель управления (15″/17″) → Высокая скорость отклика, защита от влаги и пыли, понятный русскоязычный интерфейс

Программируемая логика управления с глубокой диагностикой → Быстрый анализ ошибок, лог событий, профилактическое обслуживание по параметрам

Поддержка интеграции с ERP / MES-системами предприятия → EasyNet / OPC UA / MQTT / Modbus для интеграции в цифровое производство

Графический контроль цикла в реальном времени → Визуализация давления, температуры, времени, отклонений и работы каждого узла

Архив состояния, учёт простоев, анализ причин → Управление эффективностью (OEE), быстрое выявление слабых мест

Система контроля превращает МИДАС 800–4000 в умную, прозрачную и управляемую платформу, готовую к Industry 4.0.

Система электронного контроля

Предназначение

Машины Мидас спроектированы специально для литья широкого спектра пластиковых изделий, таких как:

Рукоятки, подставки, кнопки, водяные фильтры и так далее

Бытовая техника

Дюбели, хомуты, стяжки, отводы, каски, гвозди, фитинги

Строительные приспособления

Бутылки, банки, контейнеры, баки, бочки, канистры, лотки и тд.

Емкости

Рамы автомобильного вентилятора,

Машиностроение

Конструктор, счеты

Детские игрушки

Каски, шлемы, противогазы, щитки

Средства индивидуальной защиты

Вешалки

Одежда

Модели

Dynamic Table

Параметры МИДАС 800

Параметры	Единицы	A	B	C	D
Модель	M800
Международный размер	6770/800
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	3181	3927	4752	5655
Масса впрыска (PS)	гр	2895	3574	4324	5146
Скорость впрыска (PS)	гр/сек	624	771	933	1110
Диаметр шнека	мм	90	100	110	120
Давление впрыска	МПа	213	172	143	120
Соотношение L/D шнека		22	22	20	20
Скорость вращения шнека	об/мин	145-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	8000
Ход подвижной плиты (открытия формы)	мм	1000
Расстояние между колоннами	мм	1020x970
Максимальное расстояние	мм	1960
Высота формы (мин-макс)	мм	400-960
Ход выталкивателя	мм	340
Усилие выталкивателя	кН	210
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	61+61.3
Мощность нагревателей	кВт	59
Объем масляного бака	л	900
Габариты (ДхШхВ)	м	11.3x2.3x2.7
Вес оборудования	т	38
Сухой цикл	сек	5.0

Параметры МИДАС 1000

Параметры	Единицы	A	B	C	D
Модель	M1000
Международный размер	6770/1000
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	3181	3927	4752	5655
Масса впрыска (PS)	гр	2895	3574	4324	5146
Скорость впрыска (PS)	гр/сек	624	771	933	1110
Диаметр шнека	мм	90	100	110	120
Давление впрыска	МПа	213	172	143	120
Соотношение L/D шнека		22	22	20	20
Скорость вращения шнека	об/мин	145-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	10000
Ход подвижной плиты (открытия формы)	мм	1100
Расстояние между колоннами	мм	1125x1085
Максимальное расстояние	мм	2200
Высота формы (мин-макс)	мм	1100-500
Ход выталкивателя	мм	340
Усилие выталкивателя	кН	210
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	61.3+61.3
Мощность нагревателей	кВт	71
Объем масляного бака	л	1000
Габариты (ДхШхВ)	м	12x2.4x2.8
Вес оборудования	т	52
Сухой цикл	сек	6.2

Параметры МИДАС 1200

Параметры	Единицы	A	B	C	D
Модель	M1200
Международный размер	9290/1200
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	4320	5227	6220	7300
Масса впрыска (PS)	гр	3931	4756	5661	6643
Скорость впрыска (PS)	гр/сек	692	837	996	1169
Диаметр шнека	мм	100	110	120	130
Давление впрыска	МПа	215	178	149	127
Соотношение L/D шнека		22	22	20	20
Скорость вращения шнека	об/мин	145-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	12000
Ход подвижной плиты (открытия формы)	мм	1180
Расстояние между колоннами	мм	1180x1100
Максимальное расстояние	мм	2430
Высота формы (мин-макс)	мм	500-1250
Ход выталкивателя	мм	340
Усилие выталкивателя	кН	240
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	76+61.3
Мощность нагревателей	кВт	82
Объем масляного бака	л	1100
Габариты (ДхШхВ)	м	13x2.7x3.0
Вес оборудования	т	60
Сухой цикл	сек	6.8

Параметры МИДАС 1500

Параметры	Единицы	A	B	C	D
Модель	M1500
Международный размер	11610/1500
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	5702	6786	7964	9236
Масса впрыска (PS)	гр	5189	6175	7247	8405
Скорость впрыска (PS)	гр/сек	866	1031	1210	1404
Диаметр шнека	мм	110	120	130	140
Давление впрыска	МПа	204	171	146	126
Соотношение L/D шнека		22	22	20.3	20.3
Скорость вращения шнека	об/мин	145-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	15000
Ход подвижной плиты (открытия формы)	мм	1350
Расстояние между колоннами	мм	1360x1300
Максимальное расстояние	мм	2750
Высота формы (мин-макс)	мм	600-1400
Ход выталкивателя	мм	250
Усилие выталкивателя	кН	360
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	76+46.7+46.7
Мощность нагревателей	кВт	92
Объем масляного бака	л	1200
Габариты (ДхШхВ)	м	14x2.8x3.2
Вес оборудования	т	71
Сухой цикл	сек	8.2

Параметры МИДАС 1800

Параметры	Единицы	A	B	C	D
Модель	M1800
Международный размер	17620/1800
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	9291	10776	12370	14074
Масса впрыска (PS)	гр	8455	9806	11257	12808
Скорость впрыска (PS)	гр/сек	866	1031	1210	1404
Диаметр шнека	мм	130	140	150	160
Давление впрыска	МПа	190	164	142	125
Соотношение L/D шнека		22	22	20.3	20.3
Скорость вращения шнека	об/мин	145-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	18000
Ход подвижной плиты (открытия формы)	мм	1580
Расстояние между колоннами	мм	1600x1480
Максимальное расстояние	мм	3130
Высота формы (мин-макс)	мм	600-1150
Ход выталкивателя	мм	250
Усилие выталкивателя	кН	160
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	76+61.3+61.3
Мощность нагревателей	кВт	111
Объем масляного бака	л	2000
Габариты (ДхШхВ)	м	15x3.0x3.2
Вес оборудования	т	101
Сухой цикл	сек	9

Параметры МИДАС 2400

Параметры	Единицы	A	B	C	D
Модель	M2400
Международный размер	23800/2400
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	11545	13253	15079	17023
Масса впрыска (PS)	гр	10506	12061	13722	15491
Скорость впрыска (PS)	гр/сек	1357	1558	1773	2001
Диаметр шнека	мм	140	150	160	170
Давление впрыска	МПа	206	180	158	140
Соотношение L/D шнека		22	22	20.6	20.6
Скорость вращения шнека	об/мин	108-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	24000
Ход подвижной плиты (открытия формы)	мм	1760
Расстояние между колоннами	мм	1800x1600
Максимальное расстояние	мм	3410
Высота формы (мин-макс)	мм	700-1650
Ход выталкивателя	мм	400
Усилие выталкивателя	кН	425
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВт	76+61.3+61.3+61.3
Мощность нагревателей	кВт	137
Объем масляного бака	л	2500
Габариты (ДхШхВ)	м	17x3.5x3.5
Вес оборудования	т	141
Сухой цикл	сек	12
