Термопластавтоматы

Серия гидравлических инжекционно-литьевых машин БАКЕЛИТ (серво) с серводвигателем представлена линейкой с усилием смыкания от 100 до 3300 тонн. Машины с большим усилием смыкания изготавливаются по специальному заказу. Спецификация согласовывается с клиентом. Применяемые в термопластавтоматах решения, позволяют существенно снизить потребление электроэнергии по сравнению с машинами, использующими насосы постоянной и переменной производительности.

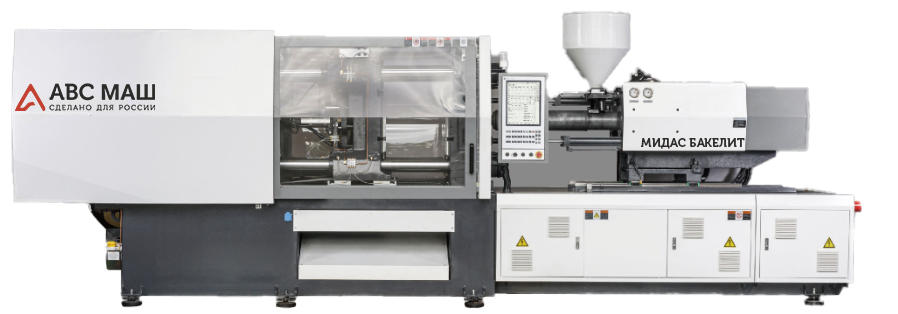

Серия гидравлических инжекционно-литьевых машин

МИДАС БАКЕЛИТ

Связаться с консультантом

Характеристики машины

Оптимизированный дизайн шнека и цилиндра гарантирует лучшую работу и пластикационные свойства материала. Двойной цилиндр системы впрыска обеспечивает плавную и стабильную работу. Направляющие с меньшим сопротивлением, быстрое обратное давление, высокая точность впрыска. Оптимизированный дизайн шнека и цилиндра гарантирует лучшую работу и пластикационные свойства материала. Ключевым компонентом является шток поршня.

Система впрыска

Плавные и быстрые движения, больший срок эксплуатации колонн, высокая жесткость плит. Средняя часть усиливает узел смыкания и колонны, после анализа и оптимизации механизм смыкания выполняет плавные и быстрые движения, плиты обладают высокой жесткостью. Стандартный Т-слот, легкая установка пресс-формы, гидравлический мотор запускает устройство автоматической наладки пресс-формы, стабильная, быстрая эффективная работа.

Узел смыкания

В машине используются высококачественные и энергоэффективные серводвигатели, используемые на насосах гидравлической системы.

Инжекционно-литьевые машины данной серии оборудованы качественным масляным фильтром, что позволяет увеличить срок использования масла и гарантировать нормальную работу всей гидравлической системы. Предусмотрено улучшенное охлаждение гидравлического масла за счет переменной работы двигателя.

Гидравлическая система

Опционально предусмотрена возможность установки программы KePlast EasyNet — электронный мониторинг оборудования и производства, анализ производственного процесса термопластавтомата и пресс-форм, снижение энергозатрат, фиксация качества всех стадий процесса производства, быстрая проверка простоя машин, журнал истории состояния машины.

Система электронного контроля

Предназначение

Машины BAKELITE, BMC SOLUTION спроектированы специально для литья широкого спектра пластиковых изделий, таких как:

Рукоятки, подставки, кнопки, водяные фильтры и так далее

Бытовая техника

Дюбели, хомуты, стяжки, отводы, каски, гвозди, фитинги

Строительные приспособления

Бутылки, банки, контейнеры, баки, бочки, канистры, лотки и тд.

Емкости

Рамы автомобильного вентилятора,

Машиностроение

Конструктор, счеты

Детские игрушки

Каски, шлемы, противогазы

Средства индивидуальной защиты

Ланцет

Медицинские изделия

Вешалки

Одежда

Модели

Dynamic Table

Параметры МИДАС 100

Параметры	Единицы	A	B
Модель	M100
Международный размер	325/100
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	161	204
Масса впрыска (PS)	гр	146	185
Скорость впрыска (PS)	гр/сек	85	107
Диаметр шнека	мм	32	36
Давление впрыска	МПа	222	175
Соотношение L/D шнека		22	22
Ход шнека	мм	160
Скорость вращения шнека	об/мин	260-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	1000
Ход подвижной плиты (открытия формы)	мм	320
Расстояние между колоннами	мм	370x370
Максимальное расстояние	мм	715
Высота формы (мин-макс)	мм	150-395
Ход выталкивателя	мм	100
Усилие выталкивателя	кН	40
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВ	15
Мощность нагревателей	кВ	5.8
Количество температурных зон		4
Объем масляного бака	л	130
Габариты (ДхШхВ)	м	4.2x1.3x1.6
Вес оборудования	т	3.5
Сухой цикл	сек	1.8

Параметры МИДАС 120

Параметры	Единицы	A	B
Модель	M120
Международный размер	460/120
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	224	276
Масса впрыска (PS)	гр	204	252
Скорость впрыска (PS)	гр/сек	104	129
Диаметр шнека	мм	36	40
Давление впрыска	МПа	226	184
Соотношение L/D шнека		22	22
Ход шнека	мм	125
Скорость вращения шнека	об/мин	280-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	1200
Ход подвижной плиты (открытия формы)	мм	360
Расстояние между колоннами	мм	420x420
Максимальное расстояние	мм	795
Высота формы (мин-макс)	мм	180-435
Ход выталкивателя	мм	110
Усилие выталкивателя	кН	40
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	16
Мощность мотора насоса	кВ	20.1
Мощность нагревателей	кВ	13.2
Количество температурных зон		-
Объем масляного бака	л	150
Габариты (ДхШхВ)	м	4.5x1.4x1.7
Вес оборудования	т	4.2
Сухой цикл	сек	2

Параметры МИДАС 160

Параметры	Единицы	A	B
Модель	M160
Международный размер	620/160
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	308	390
Масса впрыска (PS)	гр	280	355
Скорость впрыска (PS)	гр/сек	134	170
Диаметр шнека	мм	40	45
Давление впрыска	МПа	220	174
Соотношение L/D шнека		22	22
Ход шнека	мм	132
Скорость вращения шнека	об/мин	230-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	1600
Ход подвижной плиты (открытия формы)	мм	400
Расстояние между колоннами	мм	470x470
Максимальное расстояние	мм	925
Высота формы (мин-макс)	мм	200-525
Ход выталкивателя	мм	130
Усилие выталкивателя	кН	50
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	16
Мощность мотора насоса	кВ	24.6
Мощность нагревателей	кВ	14.8
Объем масляного бака	л	200
Габариты (ДхШхВ)	м	4.7x1.4x1.7
Вес оборудования	т	5.2
Сухой цикл	сек	2.4

Параметры МИДАС 220

Параметры	Единицы	A	B
Модель	M220
Международный размер	820/220
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	437	540
Масса впрыска (PS)	гр	398	491
Скорость впрыска (PS)	гр/сек	176	217
Диаметр шнека	мм	45	50
Давление впрыска	МПа	206	166
Соотношение L/D шнека		22	22
Ход шнека	мм	127
Скорость вращения шнека	об/мин	220-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	2200
Ход подвижной плиты (открытия формы)	мм	460
Расстояние между колоннами	мм	520x520
Максимальное расстояние	мм	1020
Высота формы (мин-макс)	мм	215-560
Ход выталкивателя	мм	150
Усилие выталкивателя	кН	50
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	16
Мощность мотора насоса	кВ	30.8
Мощность нагревателей	кВ	17.3
Объем масляного бака	л	220
Габариты (ДхШхВ)	м	5.4x1.5x1.9
Вес оборудования	т	7
Сухой цикл	сек	2.7

Параметры МИДАС 260

Параметры	Единицы	A	B
Модель	M260
Международный размер	1150/260
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	589	713
Масса впрыска (PS)	гр	536	649
Скорость впрыска (PS)	гр/сек	218	263
Диаметр шнека	мм	50	55
Давление впрыска	МПа	214	177
Соотношение L/D шнека		22	22
Ход шнека	мм	138
Скорость вращения шнека	об/мин	210-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	2600
Ход подвижной плиты (открытия формы)	мм	520
Расстояние между колоннами	мм	570x570
Максимальное расстояние	мм	1105
Высота формы (мин-макс)	мм	230-585
Ход выталкивателя	мм	160
Усилие выталкивателя	кН	80
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	16
Мощность мотора насоса	кВ	40
Мощность нагревателей	кВ	19.9
Объем масляного бака	л	260
Габариты (ДхШхВ)	м	5.6x1.6x2.0
Вес оборудования	т	8.5
Сухой цикл	сек	2.8

Параметры МИДАС 300

Параметры	Единицы	A	B
Модель	M300
Международный размер	1580/300
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	784	933
Масса впрыска (PS)	гр	713	849
Скорость впрыска (PS)	гр/сек	267	317
Диаметр шнека	мм	55	60
Давление впрыска	МПа	202	170
Соотношение L/D шнека		22	22
Ход шнека	мм	139
Скорость вращения шнека	об/мин	240-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	3000
Ход подвижной плиты (открытия формы)	мм	590
Расстояние между колоннами	мм	620x620
Максимальное расстояние	мм	1225
Высота формы (мин-макс)	мм	250-635
Ход выталкивателя	мм	160
Усилие выталкивателя	кН	80
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВ	46.7
Мощность нагревателей	кВ	22.6
Объем масляного бака	л	400
Габариты (ДхШхВ)	м	6.1x1.7x1.9
Вес оборудования	т	10.5
Сухой цикл	сек	3

Параметры МИДАС 360

Параметры	Единицы	A	B
Модель	M360
Международный размер	2020/360
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	1018	1195
Масса впрыска (PS)	гр	926	1087
Скорость впрыска (PS)	гр/сек	321	377
Диаметр шнека	мм	60	65
Давление впрыска	МПа	217	185
Соотношение L/D шнека		22	22
Ход шнека	мм	148
Скорость вращения шнека	об/мин	250-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	3600
Ход подвижной плиты (открытия формы)	мм	650
Расстояние между колоннами	мм	670x670
Максимальное расстояние	мм	1335
Высота формы (мин-макс)	мм	270-685
Ход выталкивателя	мм	180
Усилие выталкивателя	кН	80
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВ	46.7
Мощность нагревателей	кВ	29.1
Объем масляного бака	л	500
Габариты (ДхШхВ)	м	6.5x1.8x2.1
Вес оборудования	т	12.8
Сухой цикл	сек	3.2

Параметры МИДАС 400

Параметры	Единицы	A	B
Модель	M400
Международный размер	2970/400
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	1578	1811
Масса впрыска (PS)	гр	1436	1648
Скорость впрыска (PS)	гр/сек	340	394
Диаметр шнека	мм	70	75
Давление впрыска	МПа	212	185
Соотношение L/D шнека		22	22
Ход шнека	мм	115
Скорость вращения шнека	об/мин	200-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	4000
Ход подвижной плиты (открытия формы)	мм	720
Расстояние между колоннами	мм	670x670
Максимальное расстояние	мм	1455
Высота формы (мин-макс)	мм	300-735
Ход выталкивателя	мм	200
Усилие выталкивателя	кН	110
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВ	61.3
Мощность нагревателей	кВ	31.7
Объем масляного бака	л	550
Габариты (ДхШхВ)	м	7.2x1.9x2.1
Вес оборудования	т	14.8
Сухой цикл	сек	3.6

Параметры МИДАС 460

Параметры	Единицы	A	B
Модель	M460
Международный размер	4340/460
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	2362	2667
Масса впрыска (PS)	гр	2149	2426
Скорость впрыска (PS)	гр/сек	359	406
Диаметр шнека	мм	80	85
Давление впрыска	МПа	201	178
Соотношение L/D шнека		22	22
Ход шнека	мм	115
Скорость вращения шнека	об/мин	120-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	4600
Ход подвижной плиты (открытия формы)	мм	780
Расстояние между колоннами	мм	770x770
Максимальное расстояние	мм	1565
Высота формы (мин-макс)	мм	350-785
Ход выталкивателя	мм	200
Усилие выталкивателя	кН	110
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВ	76
Мощность нагревателей	кВ	40.6
Объем масляного бака	л	650
Габариты (ДхШхВ)	м	7.8x1.9x2.2
Вес оборудования	т	19.1
Сухой цикл	сек	3.7

Параметры МИДАС 520

Параметры	Единицы	A	B
Модель	M520
Международный размер	5570/520
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	2809	3149
Масса впрыска (PS)	гр	2556	2866
Скорость впрыска (PS)	гр/сек	433	485
Диаметр шнека	мм	85	90
Давление впрыска	МПа	217	194
Соотношение L/D шнека		22	22
Ход шнека	мм	95
Скорость вращения шнека	об/мин	120-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	5200
Ход подвижной плиты (открытия формы)	мм	830
Расстояние между колоннами	мм	820x820
Максимальное расстояние	мм	1685
Высота формы (мин-макс)	мм	380-855
Ход выталкивателя	мм	230
Усилие выталкивателя	кН	160
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВ	76
Мощность нагревателей	кВ	48
Объем масляного бака	л	800
Габариты (ДхШхВ)	м	8.5x2.3x2.4
Вес оборудования	т	25.3
Сухой цикл	сек	4.3

Параметры МИДАС 600

Параметры	Единицы	A	B
Модель	M600
Международный размер	5570/600
УЗЕЛ ВПРЫСКА
Объем впрыска (теоретический)	см³	2809	3149
Масса впрыска (PS)	гр	2556	2866
Скорость впрыска (PS)	гр/сек	519	582
Диаметр шнека	мм	85	90
Давление впрыска	МПа	217	194
Соотношение L/D шнека		22	22
Ход шнека	мм	118
Скорость вращения шнека	об/мин	145-400
УЗЕЛ СМЫКАНИЯ
Усилие смыкания	кН	6000
Ход подвижной плиты (открытия формы)	мм	900
Расстояние между колоннами	мм	870x870
Максимальное расстояние	мм	1785
Высота формы (мин-макс)	мм	400-885
Ход выталкивателя	мм	250
Усилие выталкивателя	кН	160
ОБЩИЕ ДАННЫЕ
Давление гидравлической системы	МПа	17.5
Мощность мотора насоса	кВ	76
Мощность нагревателей	кВ	48
Объем масляного бака	л	800
Габариты (ДхШхВ)	м	9.0x2.3x2.4
Вес оборудования	т	28.6
Сухой цикл	сек	4.4
